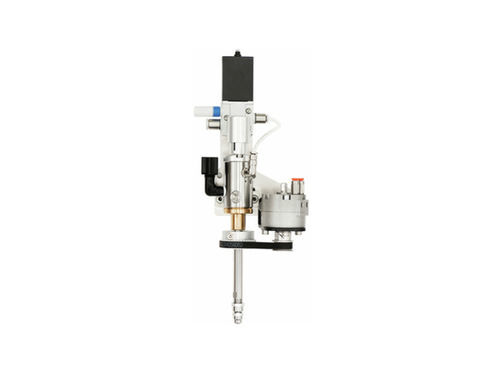

Sistema de recubrimiento con film plástico ASYMTEK Select Coat SC-280

para la producciónde alta velocidad

Descripción general
El Select Coat® SC-280 es una aplicadora de película que combina velocidad, precisión y control del proceso para maximizar el rendimiento de recubrimiento y la productividad. La aplicación a alta velocidad y no atomizada proporciona excelente definición de bordes y un comportamiento de inicio/parada preciso, logrando capas uniformes con mínimo overspray, lo que reduce el enmascarado, el consumo de material y las retrabajos. Para mayor estabilidad del proceso, la SC-280 está disponible en configuración de circulación con gestión de temperatura en bucle cerrado para mantener viscosidad y calidad constantes. Diseñada para la aplicación selectiva automatizada de recubrimientos conformes de baja viscosidad (<125 cP), la SC-280 aplica espesores de película húmeda de 12,5 a 100 μm (0,5 a 4 mil) para materiales a base de solvente y de 100 a 250 μm (4 a 10 mil) para materiales 100 % sólidos.

Precisión y productividad
El recubrimiento de película de alta velocidad y no atomizado ofrece cobertura consistente de ancho variable con definición precisa de bordes y excelente aprovechamiento del material.

Ventajas clave

• Eficiencia de transferencia cercana al 100 %, mejorando la utilización de material en ~30–50 %
• Aplicación precisa y selectiva con excelente definición de bordes
• Altas velocidades de recubrimiento (hasta 750 mm/s / 30 in/s) para alto rendimiento
• Reduce overspray, enmascarado y retrabajos respecto a métodos atomizados
• Trayectoria de fluido en acero inoxidable compatible con una amplia gama de químicas de recubrimiento conformes
• Accesorios de inclinación opcionales para mejorar el acceso a superficies estrechas o anguladas

Aplicaciones ideales

• Recubrimiento selectivo automatizado de PCBA con zonas de patrón definidas
• Procesos de recubrimiento donde el enmascarado es costoso o impráctico
• Entornos de producción de volumen medio a alto
• Materiales de recubrimiento conformes de baja viscosidad (similares o ligeramente más densos que el agua)

Coste de propiedad, rendimiento y ventajas de disponibilidad

• Menor coste total de propiedad gracias a la reducción de enmascarado, overspray y desperdicio de material
• Mayor rendimiento en la primera pasada aplicando capas uniformes con bordes nítidos que respetan zonas de exclusión
• Reducción de retrabajos y desechos gracias a una aplicación predecible y uniforme
• Mejora del rendimiento con deposición de película de alta velocidad
• Mayor tiempo de actividad y fiabilidad mediante un diseño no atomizado robusto con capacidades de control de proceso

Sistemas y software compatibles (ejemplos citados)

• ASYMTEK Select Coat SL-940 Conformal Coating System
• ASYMTEK Select Coat SL-1040 Conformal Coating System
• ASYMTEK Vantage Series
• ASYMTEK Forte Series
• ASYMTEK Spectrum II
• ASYMTEK Quantum Q-6800
• MARCH AP Batch Series
• MARCH FlexTRAK Series
• MARCH SPHERE Series
• MARCH VIA Series

Opciones compatibles (ejemplos citados)

• Accesorio de inclinación de quinto eje ASYMTEK
• Opciones de ancho de abanico láser
• Soporte dual simultáneo
• Software ASYMTEK EasyCoat
• Sistema de control de viscosidad ASYMTEK

Características / especificaciones técnicas

• Diseñada para recubrimientos conformes de baja viscosidad: operativa por debajo de 125 cP
• Espesor de película húmeda (solventes): 12,5 – 100 μm (0,5 – 4 mil)
• Espesor de película húmeda (100 % sólidos): 100 – 250 μm (4 – 10 mil)
• Velocidad máxima de recubrimiento: hasta 750 mm/s (30 in/s)
• Eficiencia de transferencia cercana al 100 % (mejora de utilización de material ~30–50 %)
• Depósito de película no atomizado y de alta velocidad con definición precisa de bordes
• Configuración de circulación opcional con gestión de temperatura en bucle cerrado para control de viscosidad
• Trayectoria de fluido en acero inoxidable compatible con diversas químicas conformes
• Accesorios de inclinación/fijación opcionales para geometrías anguladas o restringidas
